1. How to make aero webb server on ubuntu wsl visible on vpn¶

Cette note décrit la mise en place de port forwarding sur la machine Windows vers WSL afin de rendre un environnement Aero-Webb dans une distribution Ubuntu tournant sous WSL visible sur le VPN.

1.1 Introduction¶

Afin de rendre un environnement de developpement visible sur le réseau il faut :

• Récupérer les adresses IP de la machine Windows et de la machine WSL.
• Autoriser le pare-feu Windows à faire des redirections.
• Mettre en place la redirection.
• Configurer les serveur Backend et Frontend.

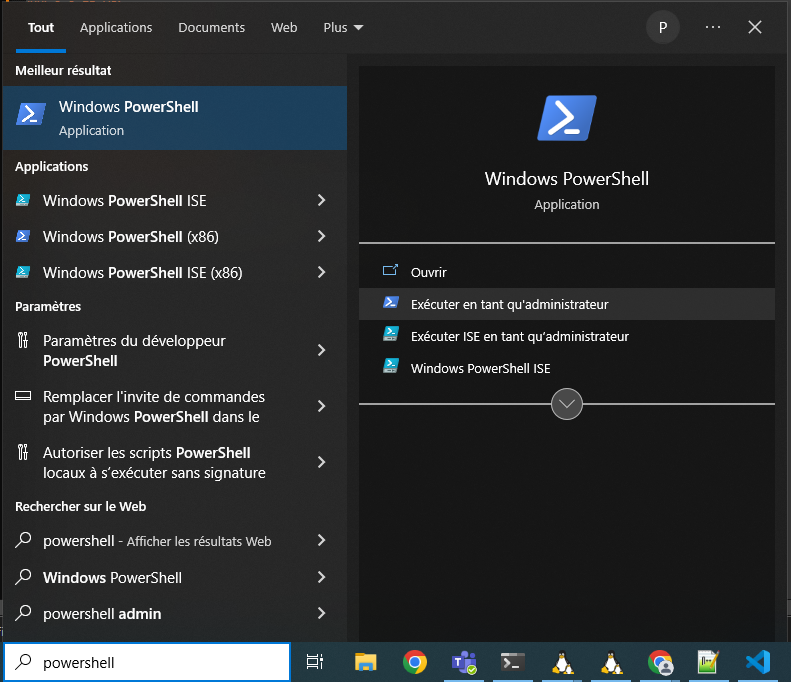

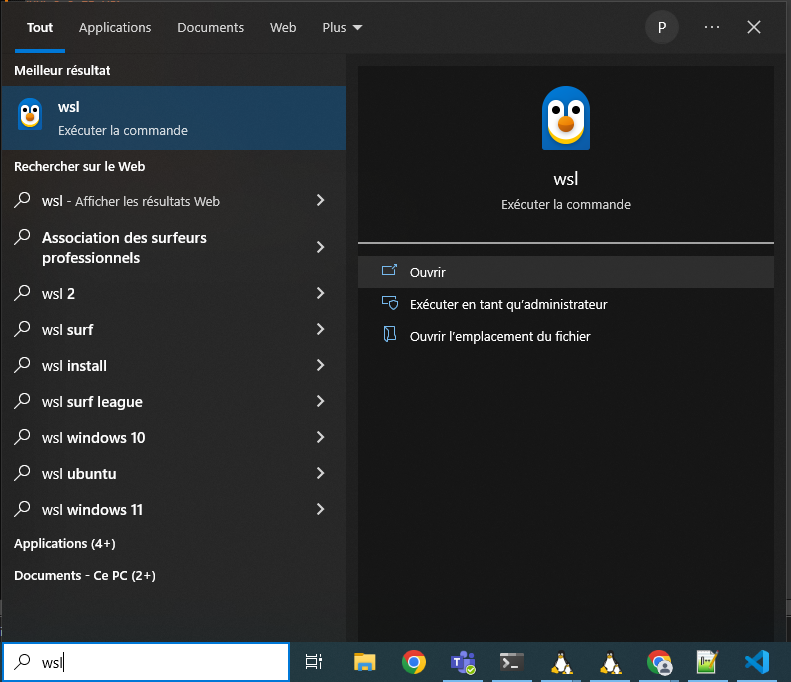

Au cours de cette installation il est nécéssaire d'ouvrir un terminal WSL ainsi qu'un terminal PowerShell en tant qu'administrateur.

1.2 Adresses IP¶

Cette section indique comment récupérer les différents IP nécéssaires à la mise en place de la redirection.

1.2.1 IP VPN¶

Dans le terminal PowerShell taper la commande suivante fin de lister les interfaces réseau de la machine Windows :

ipconfig

Configuration IP de Windows

Carte Ethernet Ethernet 2 :

Suffixe DNS propre à la connexion. . . : 2moro.lan
Adresse IPv6 de liaison locale. . . . .: fe80::6c4c:6cf4:d0ad:10b6%14
Adresse IPv4. . . . . . . . . . . . . .: 192.168.3.29
Masque de sous-réseau. . . .. . . . . : 255.255.255.0
Passerelle par défaut. . . .. . . . . :

Carte Ethernet vEthernet (Default Switch) :

Suffixe DNS propre à la connexion. . . :
Adresse IPv6 de liaison locale. . . . .: fe80::16d0:4250:ff26:c949%21
Adresse IPv4. . . . . . . . . . . . . .: 172.20.80.1
Masque de sous-réseau. . . .. . . . . : 255.255.240.0
Passerelle par défaut. . . .. . . . . :

Carte Ethernet vEthernet (WSL) :

Suffixe DNS propre à la connexion. . . :
Adresse IPv6 de liaison locale. . . . .: fe80::7999:cfeb:7cfb:ba2a%48
Adresse IPv4. . . . . . . . . . . . . .: 172.20.160.1
Masque de sous-réseau. . . .. . . . . : 255.255.240.0
Passerelle par défaut. . . .. . . . . :

Carte réseau sans fil Connexion au réseau local* 1:

Statut du média. . . . . . . . . . . . : Média déconnecté
Suffixe DNS propre à la connexion. . . :

Carte réseau sans fil Connexion au réseau local* 2:

Statut du média. . . . . . . . . . . . : Média déconnecté
Suffixe DNS propre à la connexion. . . :

Carte réseau sans fil Wi-Fi:

Suffixe DNS propre à la connexion. . . : dhcp.bida.fr.ssg
Adresse IPv6 de liaison locale. . . . .: fe80::7133:a9a0:6257:b62f%13
Adresse IPv4. . . . . . . . . . . . . .: 10.64.31.42
Masque de sous-réseau. . . .. . . . . : 255.255.254.0
Passerelle par défaut. . . .. . . . . : 10.64.30.1

Suffixe DNS propre à la connexion. . . : 2moro.lan
Adresse IPv6 de liaison locale. . . . .: fe80::6c4c:6cf4:d0ad:10b6%14
Adresse IPv4. . . . . . . . . . . . . .: 192.168.3.29
Masque de sous-réseau. . . .. . . . . : 255.255.255.0
Passerelle par défaut. . . .. . . . . :

1.2.2 IP WSL¶

Dans le terminal WSL taper la commande suivante fin de lister les interfaces réseau de la machine WSL :

ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:15:5d:f7:3f:e3 brd ff:ff:ff:ff:ff:ff
inet 172.20.170.113/20 brd 172.20.175.255 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::215:5dff:fef7:3fe3/64 scope link
valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:15:5d:f7:3f:e3 brd ff:ff:ff:ff:ff:ff
inet 172.20.170.113/20 brd 172.20.175.255 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::215:5dff:fef7:3fe3/64 scope link
valid_lft forever preferred_lft forever

Notez que cette IP est statique est n'est pas sensible aux changements d'IP du VPN, en revanche elle change d'une machine à une autre, ainsi que d'une VM WSL à une autre (cas lorsqu'on a plusieurs VM WSL installées).

1.3 Autorisation de pare-feu¶

Cette section indique comment ajouter un ensemble de règles afin que le pare-feu Windows ne bloque pas les redirections.

Sur Aero-Webb les ports utilisé par Tomcat et Node.js sont respectivement 8080 et 4200. Nous les retrouverons lors de la configuration des serveurs.

Nous devons créer une règle entrante et une règle sortante pour chaque port redirigés, soit un total de 4 règles. Nous utiliserons la commande suivante :

New-NetFireWallRule -DisplayName '<nom de la règle>' -Direction <Outbound|Inbound> -LocalPort "<port>" -Action Allow -Protocol TCP

Voici les 4 règles à écrire dans PowerShell :

New-NetFireWallRule -DisplayName 'WSL 2 - AW Back - Out' -Direction Outbound -LocalPort "8080" -Action Allow -Protocol TCP
New-NetFireWallRule -DisplayName 'WSL 2 - AW Back - In' -Direction Inbound -LocalPort "8080" -Action Allow -Protocol TCP
New-NetFireWallRule -DisplayName 'WSL 2 - AW Front - Out' -Direction Outbound -LocalPort "4200" -Action Allow -Protocol TCP
New-NetFireWallRule -DisplayName 'WSL 2 - AW Front - In' -Direction Inbound -LocalPort "4200" -Action Allow -Protocol TCP

1.4 Port forwarding¶

Cette section indique comment mettre en place la redirection de port de la machine Windows vers la machine WSL.

Dans PowerShell nous utiliserons la commande suivante :

netsh interface portproxy add v4tov4 listenport=<port d'origine> listenaddress=<IP d'origine> connectport=<port destination> connectaddress=<IP de destination>

L'IP d'origine sera 0.0.0.0 afin de rediriger les paquets qui viennent de toutes les IP (pas seulement une IP en particulier), l'IP de destination est l'IP de la machine WSL sur le sous-réseau de Windows (lue lors de l'étape 2.2).

Il y a 2 ports à rediriger, il faudra donc écrire 2 règles.

Dans cet exemple l'IP sera 172.20.170.113

netsh interface portproxy add v4tov4 listenport=4200 listenaddress=0.0.0.0 connectport=4200 connectaddress=172.20.170.113
netsh interface portproxy add v4tov4 listenport=8080 listenaddress=0.0.0.0 connectport=8080 connectaddress=172.20.170.113

Nous pouvons lister les règles de redirection avec la commande suivante :

netsh interface portproxy show all

Elle doit retourner le résultat suivant :

Écouter sur ipv4: Connecter à ipv4:

Adresse Port Adresse Port
----- ----- ----- -----
0.0.0.0 4200 172.20.170.113 4200
0.0.0.0 8080 172.20.170.113 8080

netsh interface portproxy reset

1.5 Configuration des serveurs¶

Cette section indique comment configurer les serveurs Tomcat et Node.js.

1.5.1 Configuration Backend¶

Dans le fichier server.xml, situé dans le dossier conf de votre répertoire d'installation Tomcat, il faut vérifier que le connecteur est bien configuré sur le port 8080 (port sur lequel la redirection du Backend est faite).

Le connecteur doit être le suivant :

 <Connector port="8080"
    protocol="HTTP/1.1"
    connectionTimeout="20000"
    redirectPort="8443"
    maxParameterCount="1000"
 />

Dans le fichier aerowebb.properties, situé dans le dossier de configuration de l'appli Aero-Webb, il faut vérifier que la liste des CORS contienne bien les IP:PORT de la machine WSL et du VPN.

Dans notre exemple la ligne doit être la suivante (on retrouve bien l'IP de la machine WSL 172.20.170.113, VPN 192.168.3.29 et les ports 8080 et 4200) :

cors.allowed.origins=http://172.20.170.113:8080,http://172.20.170.113:4200,http://172.20.170.113,http://192.168.3.29:8080,http://192.168.3.29:4200,http://192.168.3.29

Une fois ces fichiers modifiés il faut relancer le serveur Tomcat de la machine WSL avec la commande suivante (dans WSL):

sudo systemctl restart tomcat

1.5.2 Configuration Frontend¶

Dans le fichier environement.ts, situé dans votre repo git frontend_aerowebb/projects/aw-desktop/src/environments , il faut configurer l'adresse du serveur Tomcat avec l'IP du VPN sur le port de redirection.

Dans notre exemple, comme ceci :

export const environment: AppEnvironment = {
    production: false,
    apiBaseUrl: '/aerowebb/remoting',
    serveurConfigFile: '',
    serveurUrl: 'http://192.168.3.29:8080'
};

Dans le fichier angular.json, situé dans votre repo git frontend_aerowebb/projects/aw-desktop/src/environments , il faut configurer l'adresse d'écoute du serveur Node.js avec l'IP de la machine WSL sur le port de redirection.

Dans notre exemple, comme ceci :

{
 "$schema": "./node_modules/@angular/cli/lib/config/schema.json",
 "version": 1,
 "newProjectRoot": "projects",
 "projects": {
    "aw-desktop": {

        ...

        "architect": {

            ...

            "serve": {
                "builder": "@angular-devkit/build-angular:dev-serveur",
                "options": {
                    "browserTarget": "aw-desktop:build",
                    "port": 4200,
                    "host": "172.20.170.113"
                },

                    ...

                }

                ...

        }

        ...

    }
 }
}

Une fois ces fichiers modifiés il faut relancer le serveur Node.js de la machine WSL.
